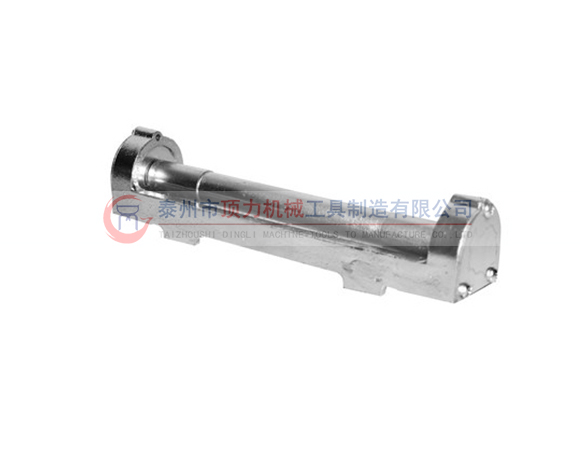

枕上滾筒由滾筒座（1）、滾軸（2）、防塵圈（3）、軸承（4）、軸承蓋（5）組成。其使用工況為：將滾筒安裝在軌枕承軌槽一側，鋼軌支承在滾軸上；兩端軸承座位于軌底外方，與軌底邊間隙，6±1.5mm;軌面抬高量16mm.由圖可知:安裝滾筒的軌枕,不用拆卸彈條扣件，只需擰松螺母到螺桿頂部還剩1~2圈螺扣即可（螺母不掉下來；當立螺栓錨固過低時，把螺母卸下），并撥松軌距擋板；跨間軌枕（9~10根）只需擰松螺母到螺桿頂部，撥動軌距擋板于浮動搭在軌底上即可。

　　主要技術參數：

　　ZSTG—Ⅰ型枕上滾筒ZSTG—Ⅲ型枕上滾筒

　　摩擦系數f≤0.015摩擦系數f≤0.015

　　額定承載力：800kg額定承載力：1200kg

　　工作高度：26mm工作高度：30mm

　　安裝間距6~7米安裝間距10~12.5米
